蕪湖砂漿廠家的硬化過(guò)程是怎樣的？
信息來(lái)源：m.bestkejild.com 發(fā)布時(shí)間：2025.05.14
蕪湖砂漿廠家的硬化過(guò)程遵循水泥基材料的水化反應(yīng)規(guī)律，具體可分為凝結(jié)、硬化及強(qiáng)度發(fā)展三個(gè)階段，其技術(shù)在于原材料配比優(yōu)化與工藝控制。以下是典型流程解析：
**1. 水化反應(yīng)啟動(dòng)（0-6小時(shí)）**

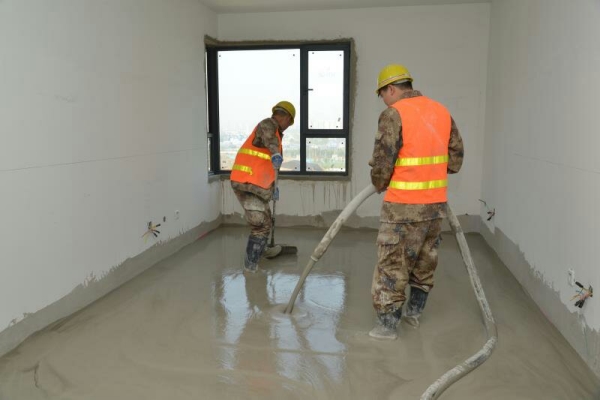

砂漿與水混合后，硅酸鹽水泥中的C3S、C2S等礦物成分迅速與水反應(yīng)，生成鈣礬石（AFt）和C-S-H凝膠。廠家通過(guò)調(diào)整水泥標(biāo)號(hào)（如42.5/52.5級(jí)）及添加減水劑，控制初始流動(dòng)度，確保漿體充分包裹骨料。此階段表現(xiàn)為塑性狀態(tài)，施工人員需在初凝前（通常2-3小時(shí)）完成抹平作業(yè)。
**2. 結(jié)構(gòu)形成期（6-24小時(shí)）**
鈣離子與二氧化硅持續(xù)反應(yīng)，C-S-H凝膠呈三維網(wǎng)狀擴(kuò)展，取代自由水占據(jù)的空間。蕪湖廠家通過(guò)摻入粉煤灰（10-20%）或礦渣微粉，延緩水化放熱速率，避免溫差裂縫。此時(shí)砂漿進(jìn)入終凝階段，表層開始硬化但內(nèi)部仍存在毛細(xì)孔隙，禁止負(fù)重或震動(dòng)。
**3. 強(qiáng)度增長(zhǎng)階段（1-28天）**
隨著水化產(chǎn)物持續(xù)填充孔隙，抗壓強(qiáng)度呈對(duì)數(shù)曲線上升。廠家采用蒸汽養(yǎng)護(hù)（60-80℃）或添加早強(qiáng)劑（如甲酸鈣）縮短養(yǎng)護(hù)周期，部分特種砂漿7天強(qiáng)度可達(dá)設(shè)計(jì)值的80%。此階段環(huán)境濕度需＞90%，溫度5-35℃，蕪湖地區(qū)梅雨季需覆蓋薄膜防水分流失。
**關(guān)鍵控制點(diǎn)**：
- **骨料級(jí)配**：采用機(jī)制砂時(shí)，將細(xì)度模數(shù)控制在2.3-3.0，含粉量＜10%
- **外加劑協(xié)同**：聚羧酸減水劑與纖維素醚復(fù)配，平衡保水性與流動(dòng)性
- **養(yǎng)護(hù)制度**：冬季摻防凍劑（亞類），夏季噴水養(yǎng)護(hù)防龜裂
經(jīng)28天標(biāo)準(zhǔn)養(yǎng)護(hù)后，砂漿可達(dá)M10-M30強(qiáng)度等級(jí)，碳化深度＜3mm。蕪湖廠家通過(guò)XRD物相分析及壓力試驗(yàn)機(jī)實(shí)時(shí)監(jiān)測(cè)，確保硬化過(guò)程符合GB/T 17671標(biāo)準(zhǔn)。該流程在保證結(jié)構(gòu)強(qiáng)度的同時(shí)，兼顧施工效率和耐久性要求。
