地暖回填有哪些主要的物理特性？
信息來(lái)源：m.bestkejild.com 發(fā)布時(shí)間：2025.05.30
地暖回填是地暖系統(tǒng)施工中不可或缺的環(huán)節(jié)，其物理特性直接影響系統(tǒng)的熱傳導(dǎo)效率、結(jié)構(gòu)穩(wěn)定性及長(zhǎng)期使用性能。以下是其主要物理特性及作用：
### 1. **導(dǎo)熱性**
回填材料的導(dǎo)熱系數(shù)（通常為1.2-2.5 W/(m·K)）決定了熱量傳遞效率。高導(dǎo)熱性可減少熱阻，加快熱量向地表的擴(kuò)散，提升采暖響應(yīng)速度。例如，普通水泥砂漿導(dǎo)熱性較低，需通過(guò)添加石英砂或金屬骨料優(yōu)化。但過(guò)高的導(dǎo)熱性可能加劇熱量向樓板下方的散失，需結(jié)合保溫層設(shè)計(jì)平衡。
### 2. **抗壓強(qiáng)度**
回填層需承受地面荷載（如家具、人員活動(dòng)），標(biāo)準(zhǔn)抗壓強(qiáng)度需≥15MPa。混凝土配比（水泥、砂石比例）直接影響強(qiáng)度，通常采用C15-C20標(biāo)號(hào)混凝土。強(qiáng)度不足會(huì)導(dǎo)致開(kāi)裂或塌陷，影響地暖管安全及地面平整度。
### 3. **收縮性**
材料凝固過(guò)程中的體積收縮率需控制在0.05%以下。收縮過(guò)大會(huì)引發(fā)龜裂，破壞管道保護(hù)層，甚至導(dǎo)致地面飾材（瓷磚、木地板）空鼓。添加聚纖維（0.9-1.2kg/m3）可有效抑制裂縫生成，同時(shí)需控制水灰比（0.4-0.5）減少干縮。
### 4. **熱膨脹系數(shù)**
回填層與地暖管材（如PE-RT管）的熱膨脹系數(shù)需匹配，避免溫度變化（30-50℃）時(shí)產(chǎn)生應(yīng)力差導(dǎo)致界面剝離?；炷恋臒崤蛎浵禂?shù)約10-14×10??/℃，與多數(shù)塑料管材接近，但需注意伸縮縫設(shè)置（每6m預(yù)留5mm縫隙）。
### 5. **密度與孔隙率**
密實(shí)度（≥1800kg/m3）影響結(jié)構(gòu)穩(wěn)定性及隔音性能?？紫堵蔬^(guò)高會(huì)降低強(qiáng)度并增加蓄熱時(shí)間，采用機(jī)械振搗可減少氣孔。但需保留少量微孔（<5%）以適應(yīng)熱脹冷縮，避免應(yīng)力集中。
### 6. **含水率與干燥速率**
施工含水率需控制在8-12%，過(guò)高會(huì)延長(zhǎng)干燥時(shí)間（通常需21-28天），導(dǎo)致后續(xù)裝飾層起鼓。添加早強(qiáng)劑可縮短凝結(jié)周期，但需避免影響終強(qiáng)度。回填后需定期灑水養(yǎng)護(hù)，防止表面過(guò)快失水開(kāi)裂。
### 實(shí)際應(yīng)用要點(diǎn)

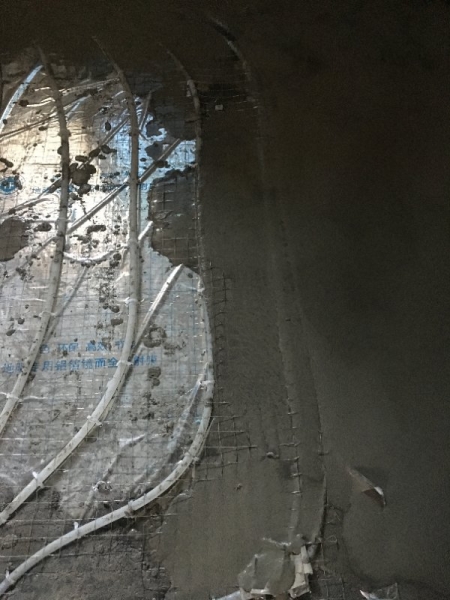

施工時(shí)需分層澆筑（單層厚度≤50mm），采用豆石混凝土（粒徑5-12mm）增強(qiáng)流動(dòng)性?；靥顚雍穸韧ǔ?0-50mm，過(guò)薄易開(kāi)裂，過(guò)厚降低熱效率。終平整度需≤3mm/2m，為飾面層施工提供基礎(chǔ)。
這些物理特性的綜合控制，是確保地暖系統(tǒng)運(yùn)行與建筑安全的關(guān)鍵。施工前需通過(guò)實(shí)驗(yàn)室配比試驗(yàn)，結(jié)合現(xiàn)場(chǎng)環(huán)境調(diào)整材料參數(shù)。
